12 μm 256 × 192 USB väljund kompaktsuuruses termiline moodul

Mudelnumber

Sg - htm02u2 - t9

SG - HTM02U2 - T15

Soojusmoodul

Pildiandur

Voxi foolitasapinna massiivid

Max. Resolutsioon

256 × 192

Kaadrisagedus

Reguleeritav, 25Hz kuni 50Hz

Piksli intervall

12 μm

Reageerimise laineriba

8 μm kuni 14 μm

Võrk

≤ 40MK (@ 25 ° C), F# = 1,0

Lääts (fookuskaugus)

9,7mm

15,4mm

F -number

F1.0

F1.0

IFOV

1,2mrad

0,8 mrad

Vaateväli (H × V)

18,1 ° ° × 13,6 °

11,4 ° × 8,6 °

Min. Keskendumisvahemik

2m

5m

Temperatuuri mõõtmine

Temperatuurivahemik

- 20 ° C ~+150 ° C ja 100 ° C ~ 550 ° C

Temperatuuri täpsus

Max (± 2 ° C, ± 2%) ümbritseva õhu temperatuuril 25 ° C ja objekti temperatuur üle 0 ° C

Temperatuuri kaugus

(põhineb 0,65 × 0,65m)

10m (kaugeim)

15m (kaugeim)

Termograafia reegel

3 temperatuuri mõõtmise reegli tüübid, 21 reeglit (10 punkti, 10 piirkonda ja 1 rida)

Andmete toodang

16 -bitise temperatuuri andmed

Pildiprogramm

Kontrasti kohandamine

Jah

Heleduse reguleerimine

Jah

Paletid

15 värvipaletti reguleeritav, vaikimisi valge kuum

FFC (lameda välja korrigeerimise) režiim

Automaatne, käsitsi, väline korrektsioon

Dde

Jah

Üld-

Riistvara liides

USB2.0 FPC

Võimsus

DC 5 V ± 5%

Energiatarve

≤0,5W

Vibratsioon ja šokk

Vibratsioon: sinusoidaalne vibratsioon, 20 m/s ², 3 - telg

Šokk: pool siinuslaine, 30 g/11 ms, 3 - telg 6 - Way

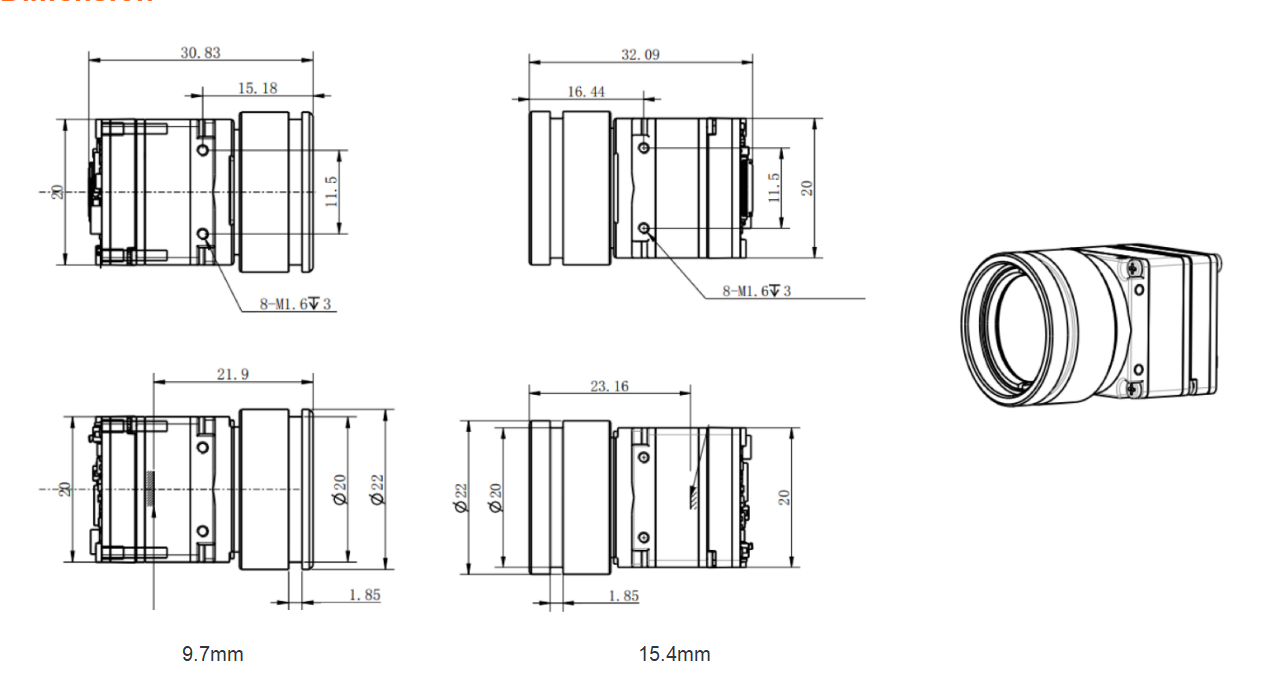

Dimensioon

30,83mm*20mm*20mm

32,09mm*20mm*20mm

Kaal

≤20g

≤22g

Töötemperatuur

- 40 ° C ~ 60 ° C
