1280x1024/640x512 võrk ja digitaalne kahe väljundi SWIR -kaamera moodul
Spetsifikatsioon
Mudel | SG - SWZ12nd2 - 17510 | SG - SWZ06nd2 - 17510 | |
Andur | Pildiandur | 1/2 ″ Sony Ingaas Global Shutter Swir Sensor IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir Sensor IMX991 |
| Tõhusad pikslid | Umbes. 1,34MP | Umbes. 0,34MP | |
| Piksli suurus | 5 μm | ||
Lääts | Reageerimise lainepikkus | 1000 ~ 1700nm | |
| Icr | Toetus 2 režiimi: lai riba: 1000 ~ 1700nmnarrow riba: 1450 ~ 1700nm | ||
| Fookuspikkus | 17mm ~ 510 mm, 30x optiline suum | ||
| Ava | F2.8 ~ f5.5 | ||
| Vaateväli | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Tihe fookuskaugus | 1m ~ 10m (lai ~ Tele) | ||
| Suumimiskiirus | Umbes. 7S (optiline lai ~ teler) | ||
Video | Kokkusurumine | H.265/H.264/H.264H/MJPEG | |
| Resolutsioon | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Videobittide määr | 32 kbps ~ 16Mbps | ||
| Heli | AAC / MP2L2 | ||
| LVDS video | 25/30/50/60fps@2MP (1920 × 1080) | ||
Võrgustik | Ladustamine | TF -kaart (256 GB), FTP, NAS | |
| Võrguprotokoll | Onvif, http, https, ipv4, ipv6, rtsp, ddns, rtp, tcp, uDP | ||
| Multisaate- | Toetama | ||
| Püsivara uuendamine (LVDS) | Saab püsivara ainult võrgupordi kaudu uuendada | ||
| Üldised sündmused | Liikumine, tamper, SD -kaart, võrk | ||
| IV -d | TRIPWIRE, Ristaiade tuvastamine, sissetung, mahajäetud objekt, kiire - kolimine, parkimise tuvastamine, rahvahulga kogumise hinnang, puuduv objekt, loiting tuvastamine. | ||
| Müra vähendamine | 2D/3D | ||
| Kokkupuuterežiim | Manual, automaatne, ava prioriteet, katiku prioriteet | ||
| Kokkupuutekompensatsioon | Toetama | ||
| Säriaeg | 1/1 ~ 1/30000S | ||
| Fookusrežiim | Auto/käsiraamat/pool automaatne | ||
| Elektrooniline defog | Toetama | ||
| Kuumuse häguse vähendamine | Toetama | ||
| Klapp | Toetama | ||
| Eis | Toetama | ||
| Digitaalne suum | 16x | ||
| Väline kontroll | Ttl | ||
| Liides | 4pin Etherneti port, 6pin seeria- ja toiteport, 5pin helisadam.30Pin LVDS | ||
| Suhtlusprotokoll | Sony Visca, Pleco D/P | ||
| Töötingimused | - 30 ~+60 ° C/20%~ 80%RH | ||
| Ladustamistingimused | - 40 ~+70 ° C/20%~ 95%RH | ||
| Toiteallikas | DC 12V | ||
| Energiatarve (TBD) | AVG: 6W; Max: 11w | ||

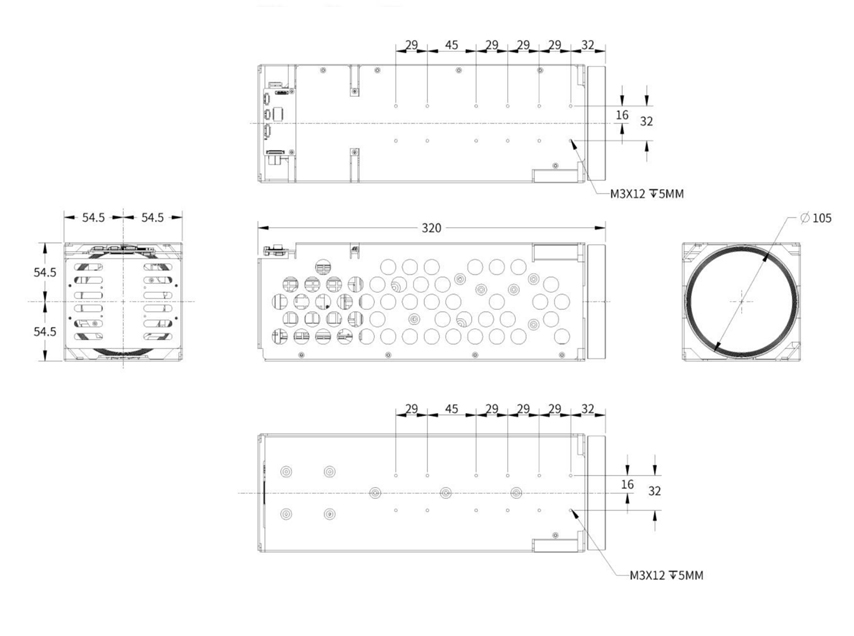

| Mõõtmed (l*w*h) | Umbes. 320mm*109mm*109mm | ||
| Kaal | 3,1 kg | ||
Võrguliides
| Tüüp | Nööpnõel | Nööpnin | Kirjeldus |
| J2_4Pin Etherneti liides | 1 | Etrx - | Adaptiivne Etherneti port, Internet RX - |
| 2 | Etrx+ | Adaptiivne Etherneti port, Internet RX+ | |
| 3 | Ettx - | Adaptiivne Etherneti port, Internet TX - | |
| 4 | Ettx+ | Adaptiivne Etherneti port, Internet TX+ | |
| J3_6PIN Power & UART liides | 1 | Dc_in | DC12V |
| 2 | GND | GND | |
| 3 | Rxd1 | TTL tase 3.3V, Pelco protokoll | |
| 4 | Txd1 | TTL tase 3.3V, Pelco protokoll | |
| 5 | Rxd0 | TTL tase 3.3V, VISCA protokoll | |
| 6 | Txd0 | TTL tase 3.3V, VISCA protokoll | |
| J1_5Pin heliliides | 1 | Audio_out | Heli välja (joon välja) |
| 2 | GND | GND | |
| 3 | Audio_in | Heli sisse (rida sisse) | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDS -liides
| Sadam | Arv | Nööpnin | Kirjeldus |
| J4_30Pin LVDS -liides (sarnane Sony 30Pin digitaalse liidesega) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC väljund (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL tase 3.3V, VISCA protokoll, sama TXD0 -ga J3_6Pin pordis. Kuid ei saa samal ajal ühendust luua. | |
| 19 | UART1_RX | TTL tase 3.3V, VISCA protokoll, sama RXD0 -ga J3_6Pin pordis. Kuid ei saa samal ajal ühendust luua. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
