12um 640x512 USB väljund kompaktsuurus termiline moodul
|
Mudelnumber |
Sg - htm06u2 - t9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Soojusmoodul |
||||
|
Pildiandur |
Voxi foolitasapinna massiivid |
|||
|
Max. Resolutsioon |
640 × 512 |
|||
|
Kaadrisagedus |
Reguleeritav, 6Hz kuni 30Hz |
|||
|
Piksli intervall |
12 μm |
|||
|
Reageerimise laineriba |
8 μm kuni 14 μm |
|||
|
Võrk |
≤ 40MK (@ 25 ° C), F# = 1,0 |
|||
|
Lääts (fookuskaugus) |
9,1mm |
15mm |
19mm |
25mm |
|
F -number |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
IFOV |
1,3mrad |
0,8 mrad |
0,6 mrad |
0,48 mrad |
|
Vaateväli (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° ° × 14,01 ° |
|
Min. Keskendumisvahemik |
2m |
5m |
7m |
8m |
|
Temperatuuri mõõtmine |
||||
|
Temperatuurivahemik |
- 20 ° C ~+150 ° C ja 100 ° C ~ 550 ° C |
|||
|
Temperatuuri täpsus |
Max (± 2 ° C, ± 2%) ümbritseva õhu temperatuuril 25 ° C ja objekti temperatuur üle 0 ° C |
|||
|
Temperatuuri kaugus (põhineb 0,65 × 0,65m) |
10m (kaugeim) |
15m (kaugeim) |
20m (kaugeim) |
25m (kaugeim) |
|
Termograafia reegel |
3 temperatuuri mõõtmise reegli tüübid, 21 reeglit (10 punkti, 10 piirkonda ja 1 rida) |
|||
|
Andmete toodang |
16 -bitise temperatuuri andmed |
|||
|
Pildiprogramm |
||||
|
Kontrasti kohandamine |
Jah |
|||
|
Heleduse reguleerimine |
Jah |
|||
|
Paletid |
15 värvipaletti reguleeritav, vaikimisi valge kuum |
|||
|
FFC (lameda välja korrigeerimise) režiim |
Automaatne, käsitsi, väline korrektsioon |
|||
|
Dde |
Jah |
|||
|
Üld- |
||||
|
Riistvara liides |
USB2.0 FPC |
|||
|
Võimsus |
DC 5 V ± 5% |
|||
|
Energiatarve |
≤0,55W |
≤0,55W |
≤0,55W |
≤0,65W |
|
Vibratsioon ja šokk |
Vibratsioon: sinusoidaalne vibratsioon, 20 m/s ², 3 - telg Šokk: pool siinuslaine, 30 g/11 ms, 3 - telg 6 - Way |
|||
|

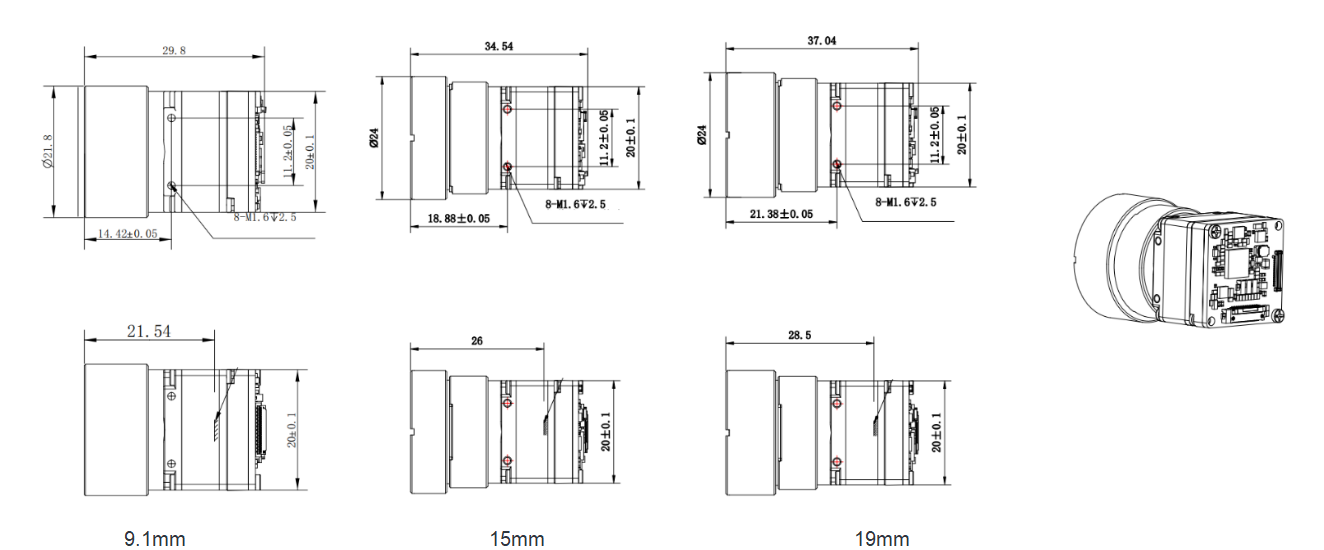

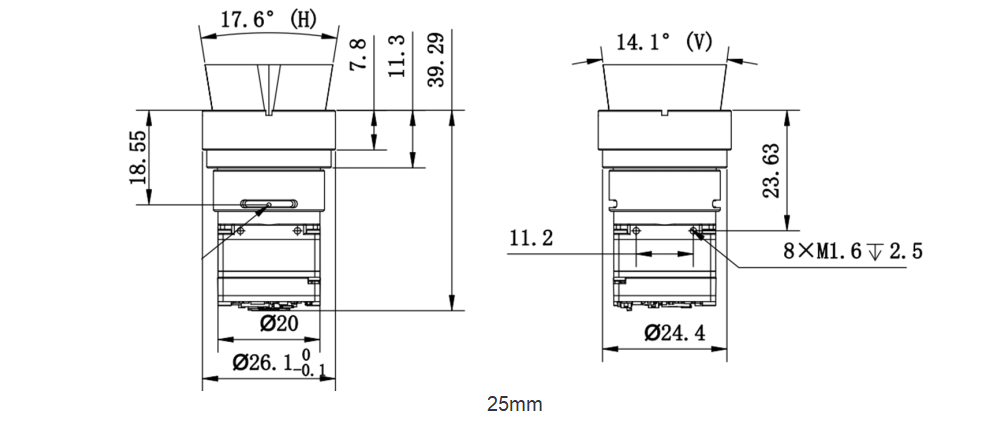

Mõõde (MM) |
29,8*20*20mm |
34,54*20*20mm |
37,04*20*20mm |
39,29*20*20mm |
|
Kaal |
≤22g |
≤28g |
≤32G |
≤33g |
|
Töötemperatuur |
- 40 ° C ~ 70 ° C |
|||
