12um 384x288 USB väljund kompaktsuurus termiline moodul
|
Mudelnumber |
Sg - htm03u2 - t9 |
SG - HTM03U2 - T15 |
|
Soojusmoodul |
||
|
Pildiandur |
Voxi foolitasapinna massiivid |
|
|
Max. Resolutsioon |
384 × 288 |
|
|
Kaadrisagedus |
Reguleeritav, 6Hz kuni 50Hz |
|
|
Piksli intervall |
12 μm |
|
|
Reageerimise laineriba |
8 μm kuni 14 μm |
|
|
Võrk |
≤ 40MK (@ 25 ° C), F# = 1,0 |
|
|
Lääts (fookuskaugus) |
9,7mm |
15,4mm |
|
F -number |
F1.0 |
F1.0 |
|
IFOV |
1,2mrad |
0,8 mrad |
|
Vaateväli (H × V) |
26,46 ° × 19,81 ° |
17 ° × 12,8 ° |
|
Min. Keskendumisvahemik |
2m |
5m |
|
Temperatuuri mõõtmine |
||
|
Temperatuurivahemik |
- 20 ° C ~+150 ° C ja 100 ° C ~ 550 ° C |
|
|
Temperatuuri täpsus |
Max (± 2 ° C, ± 2%) ümbritseva õhu temperatuuril 25 ° C ja objekti temperatuur üle 0 ° C |
|
|
Temperatuuri kaugus (põhineb 0,65 × 0,65m) |
10m (kaugeim) |
15m (kaugeim) |
|
Termograafia reegel |
3 temperatuuri mõõtmise reegli tüübid, 21 reeglit (10 punkti, 10 piirkonda ja 1 rida) |
|
|
Andmete toodang |
16 -bitise temperatuuri andmed |
|
|
Pildiprogramm |
||
|
Kontrasti kohandamine |
Jah |
|
|
Heleduse reguleerimine |
Jah |
|
|
Paletid |
15 värvipaletti reguleeritav, vaikimisi valge kuum |
|
|
FFC (lameda välja korrigeerimise) režiim |
Automaatne, käsitsi, väline korrektsioon |
|
|
Dde |
Jah |
|
|
Üld- |
||
|
Riistvara liides |
USB2.0 FPC |
|
|
Võimsus |
DC 5 V ± 5% |
|
|
Energiatarve |
≤0,55W |
|
|
Vibratsioon ja šokk |
Vibratsioon: sinusoidaalne vibratsioon, 20 m/s ², 3 - telg Šokk: pool siinuslaine, 30 g/11 ms, 3 - telg 6 - Way |
|
|

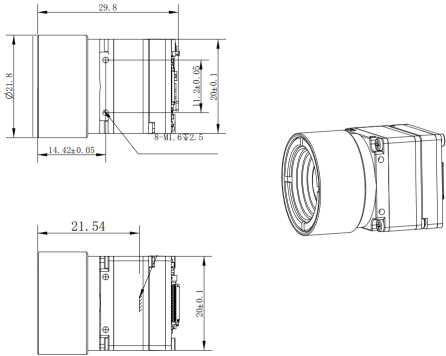

Dimensioon |
29,8mm*20mm*20mm |
29,8mm*20mm*20mm |
|
Kaal |
≤22g |
≤22g |
|
Töötemperatuur |
- 40 ° C ~ 70 ° C |
|
